采用簡單的機械連接的電機繞組連接和引出線表面極易氧化。當電流通過時，易造成繞組連接處發熱燒毀。因此，對于大型電機和防爆電機等的繞組連接線和引出線務必采用焊接。對于定子，三相引出線應選在靠近出線盒部位，使引出線長度最短。高壓電動機不允許采用兩個相鄰線圈的引線作為三相引出線端。對于6極以上電動機的并聯支路數超過極對數時，應將所有引出線連成一個圈環后并接，引出線個數應按要求而定。引出線的標志應符合國家標準規定，長短一致，絕緣等級符合要求，符號應清楚醒目，引出線截面積根據電流要求選擇。轉子的三相引出線焊接及兩極繞組的引出線焊接應呈120度圓周均勻布置。線圈連接和焊接前應將連接線線頭清理干凈，接頭處的表面絕緣及氧化物可用專用工具除去，對于線徑較小的漆包線，可用砂布打磨或化學劑清理；對于采用軟纖焊的硬繞組，其絕緣層去除困難，因此引線部位必須先進行塘錫處理。

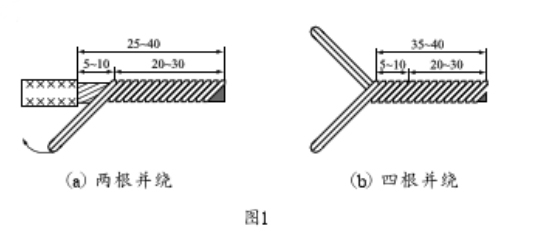

引接線直徑在Φ1.35mm及以下，有兩根以下并繞及引出線截面積在8平方毫米及以下者，可采用圖1（a）或所示的兩根并繞或四根并繞的方式進行。

引接線直徑在Φ1.5mm及以下，有四根及以下并繞及引出線截面積在16平方毫米及以下者，可采用對繞接法連接。

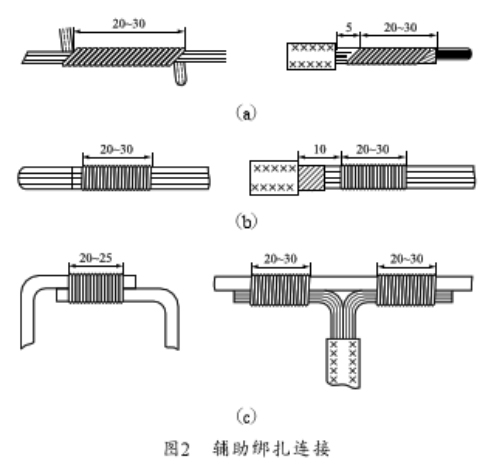

引接線直接在Φ1.5mm以上并四根以上并繞，及引出線截面積在16平方毫米以上，可采用圖2所示的輔助綁扎接法方式。當引接線截面積大于25平方毫米時，要分兩股綁扎連接。

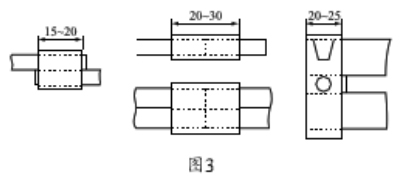

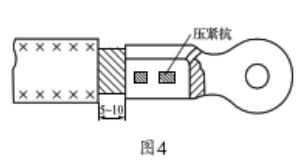

扁鋼錢的連接可采用并頭套連接。繞線型轉子銅條繞組，待上、下線圈穿入后，套上并頭套（并頭套長度應在20mm-25mm之間），然后將其線頭焊接在一起。對于定子硬繞組的扁線經塘錫后，套上用0.3mm的鍍錫銅片加工成的并頭套，將其線頭接在一起，其連接方式如圖3。接線鼻距引出線絕緣套約5mm-10mm，如圖4。

接頭并連接好后，便可焊接。焊接應嚴密、表面光潔，連接面不應小于導線截面積，并頭套及接線鼻的規格應符合要求。并頭套的開口或進錫孔應朝上，下層端線的彎曲應朝下。帶風葉的轉子并頭套應焊接牢固，風葉平整均布。繞組連接線和引出線焊接后，包扎絕緣，按絕緣規范選擇絕緣材料和厚度。包扎絕緣前，要嚴格檢查絕緣材料質量，包扎應緊密無空隙，轉子并頭套絕緣應包扎整齊，方向一致。包扎絕緣的場所要清潔，通風并配備防塵裝置以防止絕緣受污染。

沃克能源氫氧漆包線焊接設備工作原理
   利用水電解成氫氣和氧氣，氫氣為燃料，氧氣助燃，點火生成氫氧焰，利用其高溫度、高能量、火力集中的特點把電機需焊部位進行瞬間對焊或熔焊成球，焊點結實美觀，虛焊、無黑煙廢氣產生。
