黃金首飾外觀奢華、精美。奢華是因為制作首飾的材料珍貴，黃金及其合金加工成型后熠熠發(fā)光；精美是因為設(shè)計巧妙、工藝精湛。因此，人們購買黃金首飾的時候，主要關(guān)心其成色和工藝。

熔焊原理

  熔焊的焊接過程是利用熱源先把工件局部加熱到熔化狀態(tài)，形成熔池，然后隨著熱源的移去，熔池液體金屬冷卻結(jié)晶，形成焊縫。其焊接過程包括熱過程、冶金過程和結(jié)晶過程。

  熔池液態(tài)金屬發(fā)生運動的原因：①溫度分布不均勻所造成的自由對流運動，液體從低溫區(qū)流向高溫區(qū)（密度較低）；②由于表面張力差造成的對流，液體從低溫區(qū)流向高溫區(qū)；③各種機械力的攪拌作用也會產(chǎn)生熔池液態(tài)金屬的運動。在熔焊過程中，要注意熔池中液態(tài)金屬的運動，以免引起焊縫表面質(zhì)量不良、焊化母材等。

焊接工藝

    以首飾加工廠廣泛應用的水電解氫氧氣焊機為例，黃金首飾熔焊操作工藝。

  水電解氫氧氣焊機水通過電解產(chǎn)生氫氣和氧氣的比例為2：1，這也是氫氣在氧氣中的燃燒比例，因此氣體燃燒時無須像其他燃氣燃燒時加入混合氧。氫氧氣點燃后為藍色火焰，無其他燃氣燃燒時產(chǎn)生的碳黑污染。與氧氣乙炔火焰相比，其火焰集中，燃燒速度快，火焰溫度及燃燒熱值低。因此，水電解氫氧氣完全可以取代氧氣乙炔火焰進行金屬氣焊，并具有設(shè)備資金投入成本低，無污染，安全方便等獨特優(yōu)點。

操作工藝

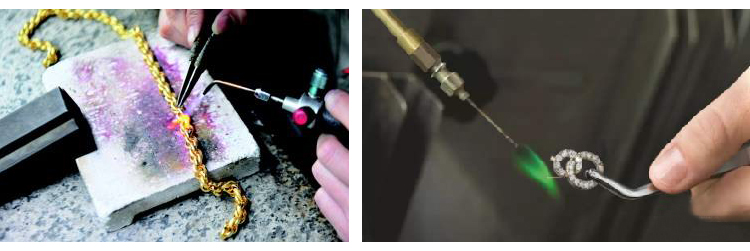

   焊接時，習慣是左手持槍、右手拿鑷子，主要是右手比較靈活，可以更好地拿起較小的材料，并能更好地調(diào)整待焊接組成部件的位置，以便順利進行焊接。在焊接過程中，不同材料所需火焰溫度是不同的，要不斷地調(diào)節(jié)火焰大小，以確保焊件整體不變形及除焊點外不被熔化。

足金首飾焊接采用無焊料技術(shù)，下面以千足金空心圓珠項鏈的鏈粒焊接搭扣為例來說明操作工藝。在焊接時，先把鏈粒燒紅，再把準備好的環(huán)形搭口準確放到鏈粒合理位置，這時環(huán)形搭口的表面熔流就會黏住鏈粒，調(diào)整火焰方向，使火焰與焊接材料保持一定角度，讓火焰偏向環(huán)形搭口；當環(huán)形搭口快要熔化時，用鑷子輕輕推向鏈粒，這樣環(huán)形搭口熔化時就會焊接到鏈粒上。

熔焊過程技術(shù)要點：

    （1）、根據(jù)工件的大小，可選擇07#、08#、09#或者2#焊針。

    （2）、通過改變不帶添加劑的氫氧氣的氣流量，實現(xiàn)火焰芯長度的調(diào)節(jié)。

    （3）、焊嘴傾角α與工件厚度的關(guān)系。在焊接開始時，為了較快地加熱焊件而迅速形成熔池，α應大些。

   正常焊接時，一般保持α在30°-50°范圍內(nèi)，這樣避免火焰噴回火嘴。當焊接結(jié)束時，α應適當減小，以便更好地填滿熔池和避免焊穿。焊炬向前移動的速度應能保證焊件熔化，并保持熔池具有一定的大小。

   黃金抗氧化性高，易于熔焊，故焊接條件要求不必太高。在黃金首飾生產(chǎn)、維修以及首飾制作教學中，仍廣泛使用皮老虎組合焊具、汽油熔焊機。黃金首飾為滿足設(shè)計造型需要，或者在裝配、維修零部件的情況下，通常采用釬焊。但是，要保證部件和焊縫的成色，據(jù)GB11887-2008《首飾貴金屬純度的規(guī)定及命名方法》規(guī)定：首飾零部件的焊接，首飾配件材料的純度應與主體一致。因此，由于強度和彈性的需要，金含量不低于916%。（22K）的首飾，其配件的金含量不得低于900%。
